安全な赤外線レーザを使用した軽量・コンパクトな森林3次元計測システム

OWL計測装置

小型で軽量 OWL計測装置

特長

OWL計測装置は小型で軽量、OWL専用一脚と接続して使用しますが取り付けはワンタッチで計測の準備や片付けも手間いらずです。

操作もシンプルでどなたでも簡単に使用することができます。



OWL計測装置外形寸法

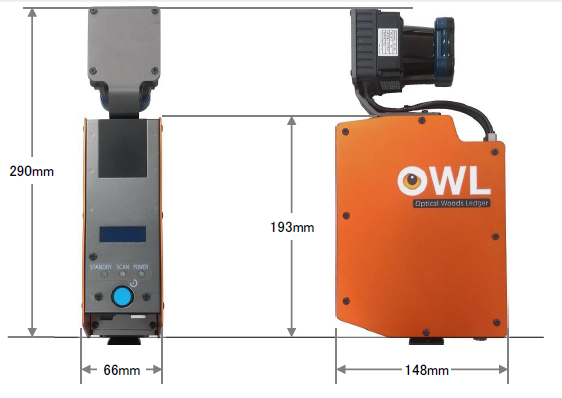

本体外形寸法

本体外形寸法

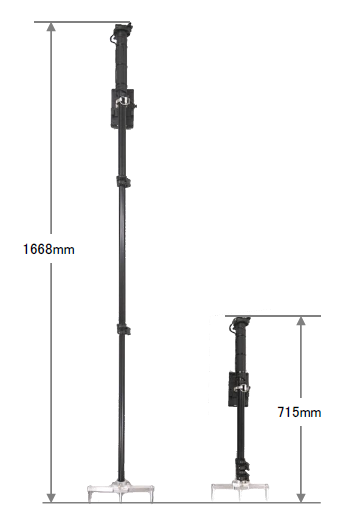

OWL専用一脚寸法

伸縮式。伸縮操作はレバーによりワンタッチで簡単に行えます。

一脚サイズ

一脚サイズ

一般仕様

項目 仕様
計測精度 胸高直径値:10m先立木の胸高直径誤差2cm以下(※1)
平均樹高:誤差1m程度(※1※2)
※1:林内の状況により誤差は異なります。
※2:単木の樹高は繁茂の状況により低く計測されることがあります。
レーザースキャナ
(測域センサ)
北陽電機株式会社製測域センサ UTM-30LX-EW(FDA レーザー安全クラス1)

  • ポイント点数:43,200点/sec 1,944,000点/計測
  • ステップ角度:0.25°
  • ステップ数:1080
  • 走査時間:25msec/scan

以下UTM-30LX-EW仕様書より抜粋

  • 検出保障精度:0.1~30m(白ケント紙)
  • 最大検出距離:60m(出力限界値)
  • 測距精度0.1~10m:±30mm
GPS 搭載(計測地点や立木の位置情報算出に使用)

※使用する場所や林内の状況等により精度低下や測位が出来ない場合があります。

計測条件
使用温度等
仕向地:日本国内
計測対象林:人工林針葉樹(真っ直ぐ伸びた広葉樹も可)
計測林内条件:密生した笹や下層植生、低木等が繁茂していないこと
積雪状態:雪面が均一な状態で50cm程度までなら可
天候:降雨雪時、霧を除く
使用温湿度条件:-10℃~35℃ 30~80%RH(結露無きこと)
保存温湿度条件:-10℃~50℃ 30~80%RH(結露無きこと)特記事項:以下のような立木は正しい値が得られない場合があります。

  • 表皮の剥がれがあるもの
  • 2又以上の分かれがあるもの
  • いわゆるとっくり病のような特異な形のもの
  • ツル植物に巻かれているもの
  • 曲がりが強いもの
記録媒体・計測可能地点数 記録媒体:外付けUSBメモリ
計測可能地点数:外付けUSBメモリの容量による(1データあたり最大30MB程度)
バッテリ・稼働時間 バッテリタイプ:Vマウントバッテリ(14.8V)
推奨バッテリ:株式会社アイ・ディー・エクス社製  リチウムイオンバッテリー  CUE-D75
計測回数/稼働時間:約200回/約6時間(上記新品バッテリ満充電、25℃、90秒サイクルの連続計測時)
消費電力:待機時10W/最大13W
サイズ・重量 OWL計測装置本体(突起部を除く):高さ296mm × 幅149mm × 厚さ66mm 1.8kg
OWL専用一脚(最大/最小):1674mm/718mm 1.34kg
OWL専用一脚装着時全高(最大/最小):1970mm/1014mm
付属品 OWL専用一脚
レーザースキャナカバー
OWL計測装置専用キャリングケース
OWL専用ソフトウェア OWLManager(1ライセンス/ハードウェアキー1本を含む)
オプション品 バッテリ(株式会社アイ・ディー・エクス社製 CUE-D75)
バッテリ充電器(上記バッテリが充電可能なバッテリ充電器)
USBメモリ
